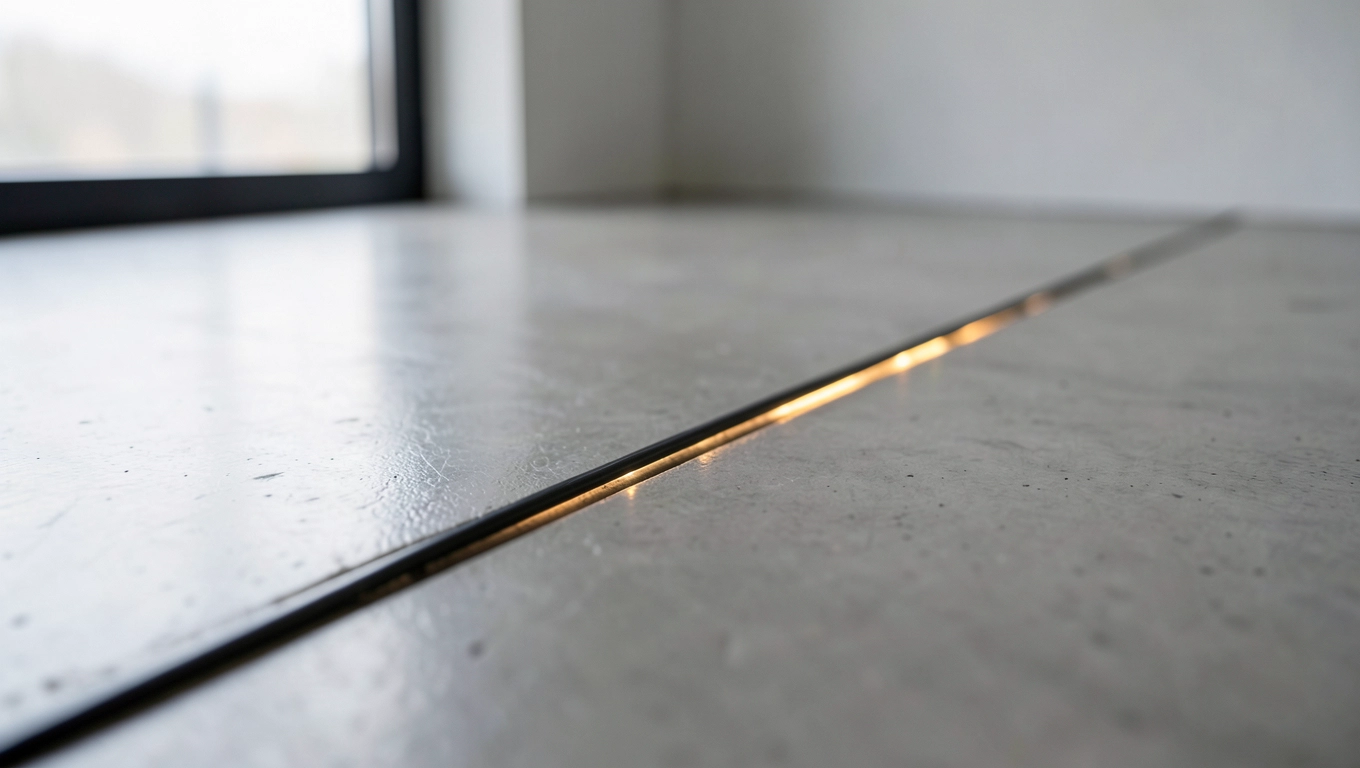

Kable w posadzce – jak bezpiecznie ukryć instalację elektryczną

Ukrywanie przewodów elektrycznych w podłodze brzmi jak recepta na kłopoty wystarczy jedna awaria, a domownik czuje się zakładnikiem własnych ścian. Tymczasem dobrze zaprojektowana instalacja podłogowa to rozwiązanie, które eliminuje widoczne kable na dobre, a przy odpowiednim przygotowaniu awaria staje się problemem zaledwie paru godzin, nie dni nerwowego kucia. Jeśli zastanawiasz się nad tym projektem, musisz poznać kilka zasad, bez których nawet najdroższe materiały nie uchronią Cię przed kosztownymi błędami.

• Kiedy instalacja elektryczna w podłodze ma sens, a kiedy lepiej z niej zrezygnować
• Rodzaje kanałów podłogowych który system wybrać do swojego projektu
• Planowanie instalacji krok po kroku od projektu do pierwszego włączenia światła
• Parametry techniczne, bez których instalacja podpodłogowa nie ma sensu
• Przepisy i normy, które regulują instalację elektryczną w posadzce
• Najczęstsze błędy przy instalacji kabli pod wylewką i jak im skutecznie zapobiegać

Kiedy instalacja elektryczna w podłodze ma sens, a kiedy lepiej z niej zrezygnować

Decyzja o poprowadzeniu kabli w posadzce nigdy nie powinna być spontaniczna. W nowym budownictwie, gdzie wylewka jest jeszcze do wykonania, instalacja podłogowa sprawdza się doskonale można zaplanować trasy precyzyjnie, zostawić rezerwę na przyszłe rozbudowy i uniknąć żmudnego kucia w istniejących już warstwach wykończeniowych. Podobnie jest w biurach typu open space, gdzie elastyczność aranżacji stanowi priorytet, a widoczne przewody biegnące wzdłuż listew przypodłogowych psują profesjonalny wizerunek przestrzeni.

Są jednak sytuacje, w których ten sposób prowadzenia instalacji elektrycznej mija się z celem. W starym budownictwie, gdzie warstwa wylewki jest cienka lub sama konstrukcja stropu nie pozwala na jej naruszenie, instalacja podłogowa generuje problemy już na etapie planowania. Podobnie w mieszkaniach czynszowych, gdzie jakiekolwiek trwałe modyfikacje wymagałyby zgody właściciela, a nawet wtedy wiążą się z ryzykiem niezgodności z regulaminem budynku. Zabytkowe kamienice z oryginalnymi posadzkami to zupełnie inna bajka tam każde wkłucie w strukturę podłogi może naruszyć wartość historyczną obiektu.

Alternatyw dla pełnego zakopywania przewodów pod wylewką jest całkiem sporo. Listwy przypodłogowe z wbudowanymi kanałami montuje się szybko i nie wymagają żadnych prac mokrych. Korytka elektroinstalacyjne prowadzone wzdłuż ścian oferują podobną funkcjonalność przy znacznie niższych kosztach. Prowadzenie kabli pod sufitem podwieszanym sprawdza się w pomieszczeniach, gdzie estetyka nie jest priorytetem, a dostęp do instalacji powinien pozostać prosty.

Zanim zdecydujesz się na układanie kabli pod wylewką, odpowiedz sobie na trzy pytania: Czy mam możliwość techniczną (odpowiednia grubość wylewki)? Czy planuję rozbudowę instalacji w ciągu najbliższych 10 lat? Czy gotów jestem ponieść koszt wyższy o 30-50% w porównaniu z tradycyjnymi metodami?

Rodzaje kanałów podłogowych który system wybrać do swojego projektu

Kanały zalewane wylewką stanowią najtrwalsze rozwiązanie spośród dostępnych opcji. Przewody umieszczone w szczelnych rurach karbowanych, które następnie zanurza się w betonie, pozostają chronione przez cały okres użytkowania budynku. Głębokość montażu wynosi zazwyczaj 3-5 centymetrów pod powierzchnią gotowej posadzki, co wymaga odpowiedniej grubości warstwy wyrównawczej. Dostęp do przewodów możliwy jest wyłącznie przez puszki podłogowe stąd kluczowe znaczenie ma ich prawidłowe rozmieszczenie już na etapie projektu.

Systemy współpoziome z ruchomą pokrywą oferują kompromis między trwałością a funkcjonalnością. Kanał osadzony jest płycej, na głębokości 1-3 centymetrów, a dostęp do wnętrza uzyskuje się po zdjęciu pokrywy przymocowanej na zatrzaski lub śruby. To rozwiązanie sprawdza się idealnie podczas remontów, gdzie wylewka istnieje już i nie ma możliwości jej naruszenia. Koszt systemu współpoziomego jest wyższy niż wersji zalewanej, ale oszczędność na robociźnie przy demontażu i ponownym zalaniu często rekompensuje różnicę.

Podłogi podwójne lub podniesione to domena biur, serwerowni i przestrzeni komercyjnych, gdzie infrastruktura elektryczna wymaga częstych modyfikacji. Wolna przestrzeń między stropem a płytą podłogową pozwala na prowadzenie grubych wiązek kabli, światłowodów, rur wentylacyjnych wszystko bez ingerencji w warstwę nośną. Koszt takiego rozwiązania jest najwyższy, ale w kontekście elastyczności aranżacyjnej i szybkości wprowadzania zmian zwraca się wielokrotnie w budynkach o wysokiej rotacji najemców.

Kanały napodłogowe to opcja tymczasowa lub stosowana w przestrzeniach przemysłowych. Montuje się je bezpośrednio na istniejącej posadzce, a kable prowadzi w osłonkach widocznych gołym okiem. Choć rozwiązanie to nie wygrywa pod względem estetyki, oferuje najszybszy montaż i zero ingerencji w strukturę budynku wystarczy przymocować profiler do podłoża i przeciągnąć przewody.

Wybór odpowiedniego systemu zależy przede wszystkim od fazy, w jakiej znajduje się Twój projekt. Jeśli wylewka jest przed Tobą zdecyduj się na wersję zalewaną, która zapewni najlepszą ochronę na dekady. Gdy podłoga już istnieje, a chcesz uniknąć kurzu i hałasu związanego z kuciem system współpoziomy będzie rozsądnym kompromisem. Pamiętaj tylko, że każdy typ wymaga innego podejścia do planowania tras i doboru puszek.

Planowanie instalacji krok po kroku od projektu do pierwszego włączenia światła

Projektowanie instalacji podpodłogowej zaczyna się od analizy zapotrzebowania na moc. Zsumuj moc wszystkich urządzeń, które planujesz podłączyć w danym pomieszczeniu nie tylko tych stacjonarnych jak kuchenka czy pralka, ale również tych przenośnych, które mogą pojawiać się sporadycznie, jak odkurzacz czy lokówka. Następnie podziel pomieszczenie na strefy, każda obsługiwana przez osobny obwód z własnym zabezpieczeniem. W salonie o powierzchni 30 m² warto wydzielić minimum trzy obwody: oświetleniowy, gniazdowy ogólny i dedykowany pod system audio lub multimedialny.

Rozmieszczenie punktów poboru determinuje trasy wszystkich przewodów. Punkty te powinny wynikać z funkcji pomieszczenia, nie z estetyki gniazdo przy sofie słuusi do podłączenia lampy, laptopa, ładowarki. Gniazdo za telewizorem obsługuje sprzęt RTV. Nie zapominaj o punktach przy oknach, gdzie montuje się elektryczne rolety, oraz przy drzwiach, gdzie instaluje się dzwonek czy wideodomofon. Każdy punkt oznacza puszkę podłogową, a każda puszka to potencjalny punkt dostępu do wnętrza kanału.

Zasada 50% wolnej przestrzeni w kanale to nie fanaberia projektantów, lecz praktyczna konieczność. Przewody elektryczne podczas pracy generują ciepło, które musi być odprowadzane przez powietrze otaczające przewód. Gdy kanał wypełniony jest szczelnie, ciepło nie ma drogi ucieczki, co prowadzi do przegrzewania izolacji i przyspieszonego starzenia materiału. Poza tym za pięć czy dziesięć lat z pewnością będziesz chciał dołożyć przewód do paneli fotowoltaicznych, systemu inteligentnego domu czy światłowodu. Bez rezerwy będziesz musiał kuć wylewkę, niszcząc efekt estetyczny i wydając kolejne tysiące złotych.

Przykład obliczeniowy: planujesz cztery przewody 3×2,5 mm² w kanale o średnicy 50 mm. Powierzchnia przekroju kanału to około 1960 mm², powierzchnia czterech przewodów to około 580 mm² wypełnienie wynosi niecałe 30%, więc masz sporo rezerwy. Ale jeśli dodasz jeszcze dwa przewody 1,5 mm² pod oświetlenie LED, wypełnienie wzrośnie do około 45%. Wciąż bezpiecznie, ale blisko granicy komfortu.

Przygotowanie podłoża przed ułożeniem kanałów obejmuje kilka etapów. Najpierw upewnij się, że powierzchnia stropu jest czysta i nośna wszystkie zabrudzenia, tłuste plamy czy luźne fragmenty starego podłoża należy usunąć. Następnie rozłóż izolację przeciwwilgociową, która stanowi barierę między stropem a warstwą wylewki. Wilgoć technologiczna z betonu może wnikać w strukturę podłoża i powodować korozję metalowych elementów instalacji przez dziesięciolecia.

Montaż kanałów przebiega najsprawniej, gdy zaczynasz od najdłuższych tras i przechodzisz do najkrótszych odgałęzień. Kanały powinny być prowadzone w liniach prostych lub z łagodnymi zaokrągleniami o promieniu minimum dziesięciokrotności średnicy rury. Ostre załamania kątowe utrudniają przeciąganie przewodów i generują naprężenia mechaniczne w miejscach, gdzie izolacja przewodu opiera się o krawędź kanału. Po ułożeniu wszystkich tras zamontuj puszki podłogowe na zaplanowanych wcześniej pozycjach.

Przed zalaniem kanałów wylewką wykonaj próbę ciągłości wszystkich przewodów to fundamentalny krok, który wielu wykonawców pomija pod presją czasu. Przeciągnij drut prowadzący przez każdy odcinek kanału, upewniając się, że nie ma żadnych przeszkód ani punktów, w których drut się zacina. Dopiero po tej weryfikacji możesz przystąpić do wylewania posadzki. Po związaniu wylewki sprawdź jeszcze raz ciągłość przewodów beton podczas schnięcia może wywierać nacisk na rury i delikatnie je przemieszczać.

Parametry techniczne, bez których instalacja podpodłogowa nie ma sensu

Obciążenie mechaniczne to parametr, który determinuje wybór zarówno kanałów, jak i puszek podłogowych. W budynkach mieszkalnych norma zakłada obciążenie do 1500 niutonów, co odpowiada sile wywieranej przez osobę stojącą na jednej nodze lub ciężki mebel z nóżkami o małej powierzchni. Inne wartości obowiązują w przestrzeniach komercyjnych, gdzie poruszają się wózki transportowe, i w halach przemysłowych, gdzie pracują maszyny o masie setek kilogramów.

Stopień ochrony IP określa szczelność obudowy urządzenia elektrycznego, w tym puszki podłogowej, przed wnikaniem ciał stałych i wody. Pierwsza cyfra oznacza ochronę przed pyłem i drobnymi przedmiotami, druga przed wodą. W pomieszczeniach suchych, takich jak sypialnia czy salon, wystarczy IP44 zabezpieczenie przed ciałami stałymi większymi niż 1 mm i rozbryzgami wody. W łazience, gdzie podłoga bywa zalewana podczas mycia, potrzebujesz minimum IP55, a w piwnicach i garażach, gdzie ryzyko zalania jest realne, rozważ IP67.

Przekrój przewodu determinuje, ile energii elektrycznej może bezpiecznie przepłynąć przez żyłę przewodu bez przegrzewania się. Standardowe wartości w budownictwie mieszkaniowym to 1,5 mm² dla obwodów oświetleniowych (do 16 amperów), 2,5 mm² dla gniazd 230V (do 25 amperów), 4 mm² dla kuchenek elektrycznych (do 32 amperów) i 6 mm² dla płyt indukcyjnych (do 40 amperów). Dobór zbyt małego przekroju skutkuje spadkami napięcia i nagrzewaniem się izolacji to prosta droga do pożaru.

Przepisy i normy, które regulują instalację elektryczną w posadzce

Warunki techniczne, jakim powinny odpowiadać budynki i ich usytuowanie, nakładają jednoznaczny obowiązek projektowania instalacji elektrycznej w sposób umożliwiający wymianę przewodów bez kucia w konstrukcji budynku. Przepis ten nie jest przypadkowy ma chronić właściciela przed sytuacją, w której awaria przewodu oznacza konieczność zniszczenia świeżo położonej podłogi. Kanały podłogowe z dostępu przez puszki spełniają ten wymóg pod warunkiem, że promień gięcia nie przekracza normy, a w kanale pozostała wystarczająca rezerwa przestrzeni.

Norma PN-HD 60364, a konkretnie jej część dotycząca instalacji elektrycznych niskiego napięcia, precyzuje wymagania dla prowadzenia przewodów w podłodze. Określa między innymi minimalne odległości od innych instalacji przewody elektryczne muszą być oddzielone od rur wodnych i kanalizacyjnych barierą mechaniczną lub zachowaną odległością co najmniej 30 centymetrów. W praktyce oznacza to konieczność koordynacji między branżami już na etapie projektu, a nie po fakcie.

Dokumentacja wykonawcza to obszar, który właściciele często bagatelizują, a później żałują. Każda instalacja podłogowa powinna zostać udokumentowana w postaci schematu z naniesionymi trasami kanałów i puszek, protokołów z pomiarów rezystancji izolacji oraz protokołów z prób ciągłości przewodów. Te dokumenty są niezbędne przy ewentualnych roszczeniach gwarancyjnych, przy sprzedaży nieruchomości i co najważniejsze przy awarii, gdy elektryk musi szybko zlokalizować problem.

Przepisy dotyczące stref wilgotności nakazują stosowanie odpowiednich elementów instalacji w zależności od klasy pomieszczenia. Strefa 0 (bezpośrednie otoczenie wanny, prysznica) wyklucza jakiekolwiek puszki podłogowe w zasięgu brodzika. Strefa 1 dopuszcza urządzenia o IPX5, strefa 2 IPX4. Stosowanie puszki o niewystarczającym stopniu IP w łazience to nie tylko naruszenie przepisów, ale realne zagrożenie dla bezpieczeństwa domowników.

Najczęstsze błędy przy instalacji kabli pod wylewką i jak im skutecznie zapobiegać

Zbyt mała rezerwa przestrzeni w kanale to błąd, który ujawnia się po latach, gdy instalacja wymaga rozbudowy. Właściciel, który oszczędził na średnicy rury lub zdecydował się wypełnić kanał szczelnie, staje przed wyborem: kuć wylewkę, niszcząc podłogę, czy rezygnować z nowych funkcjonalności. Koszt kucia i ponownego zalania to wydatek rzędu 200-400 zł za metr kwadratowy przy powierzchni 50 m² łatwo przekroczyć 15 tysięcy złotych. Obliczenie rezerwy na etapie projektu kosztuje zero złotych i zajmuje kilka minut.

Niewłaściwy stopień IP puszki podłogowej to błąd, który ujawnia się przy pierwszym zalaniu podłogi podczas mycia, rozlania wiadra, ale też awarii hydraulicznej u sąsiada z góry. Woda wnikająca do puszki o niewystarczającej szczelności powoduje zwarcia, zadziałanie wyłączników różnicowoprądowych i konieczność osuszania instalacji. W najgorszym scenariuszu uszkodzeniu ulega nie tylko puszka, ale też wszystkie przewody w kanale. Wymiana całego odcinka kosztuje kilkukrotnie więcej niż instalacja puszki o wyższym stopniu IP od początku.

Pominięcie izolacji przeciwwilgociowej pod kanałami to błąd, który nie ujawnia się natychmiast, lecz pojawia się po latach, gdy wilgoć z podłoża zaczyna korodować metalowe elementy. Rdza na zaciskach, degradacja żyły przewodów, nieprzewidziane przerwy w dostawie prądu to wszystko kosztuje nerwy, czas i pieniądze. Folia izolacyjna o grubości 0,2 mm to wydatek kilku złotych za metr kwadratowy, który chroni instalację przez dekady.

Zbyt ostre załamania tras to błąd, który utrudnia, a czasem uniemożliwia przeciąganie przewodów. Promień gięcia mniejszy niż dziesięciokrotność średnicy rury powoduje, że przewód opiera się o krawędź i może dojść do przetarcia izolacji w newralgicznym punkcie. Efekt? Zwarcie po kilku miesiącach użytkowania, konieczność kucia i naprawy mimo świeżo położonej podłogi. Zasada jest prosta: łagodne łuki zamiast kątów prostych, zawsze.

Brak oznaczeń przewodów i dokumentacji to błąd, który utrudnia życie każdemu elektrykowi, który przyjdzie po latach. Pomarańczowy przewód w kanale czy to fazowy, neutralny, a może ochronny? Bez schematu i oznaczeń pozostaje tylko zgadywanie. Koszt oznaczenia przewodów to kilka złotych za sztukę, koszt pracy elektryka, który musi rozkodować instalację metodą prób i błędów wielokrotnie wyższy.

Przypadek z praktyki: właściciel mieszkania w bloku z lat 90. chciał wymienić przewód do kuchenki, który jak podejrzewał był uszkodzony. Brak dokumentacji zmusił ekipę do kucia trzech metrów wylewki, zanim zlokalizowano puszkę dostępową. Gdyby na etapie budowy pozostawiono choćby zaczytany schemat, wymiana kosztowałaby kilkaset złotych. Kucie, osuszanie i nowa wylewka pochłonęły ponad cztery tysiące.

Instalacja elektryczna w posadzce to rozwiązanie, które przy prawidłowym wykonaniu służy przez pokolenia, a przy fuszerce potrafi zrujnować budżet remontu. Zanim zaczniesz, spisz wszystkie punkty poboru z rezerwą na przyszłość, bo za dziesięć lat będziesz wdzięczny za każdy metr wolnej przestrzeni w kanale. Wybierz system odpowiedni do fazy projektu: zalewany, jeśli wylewka dopiero powstanie, współpoziomy, jeśli podłoga już istnieje.

Dobierz parametry techniczne do warunków panujących w pomieszczeniu stopień IP puszki podłogowej, obciążalność przewodów, głębokość montażu kanałów. Wszystko musi do siebie pasować jak dobrze zaprojektowany mechanizm zegarka. Nie oszczędzaj na izolacji przeciwwilgociowej i nie omijaj prób ciągłości przed zalaniem te dwa kroki ratują instalację przed awarią, która ujawnia się po latach.

Zachowaj całą dokumentację wykonawczą: schematy, protokoły pomiarów, zdjęcia tras. To Twoja polisa ubezpieczeniowa na przyszłość. A jeśli cokolwiek budzi Twoje wątpliwości na etapie projektu skonsultuj się z elektrykiem z uprawnieniami, zanim pierwszy metr kanału znajdzie się w betonie.
