Dylatacja posadzki co to jest i dlaczego bez niej pęknie każda wylewka

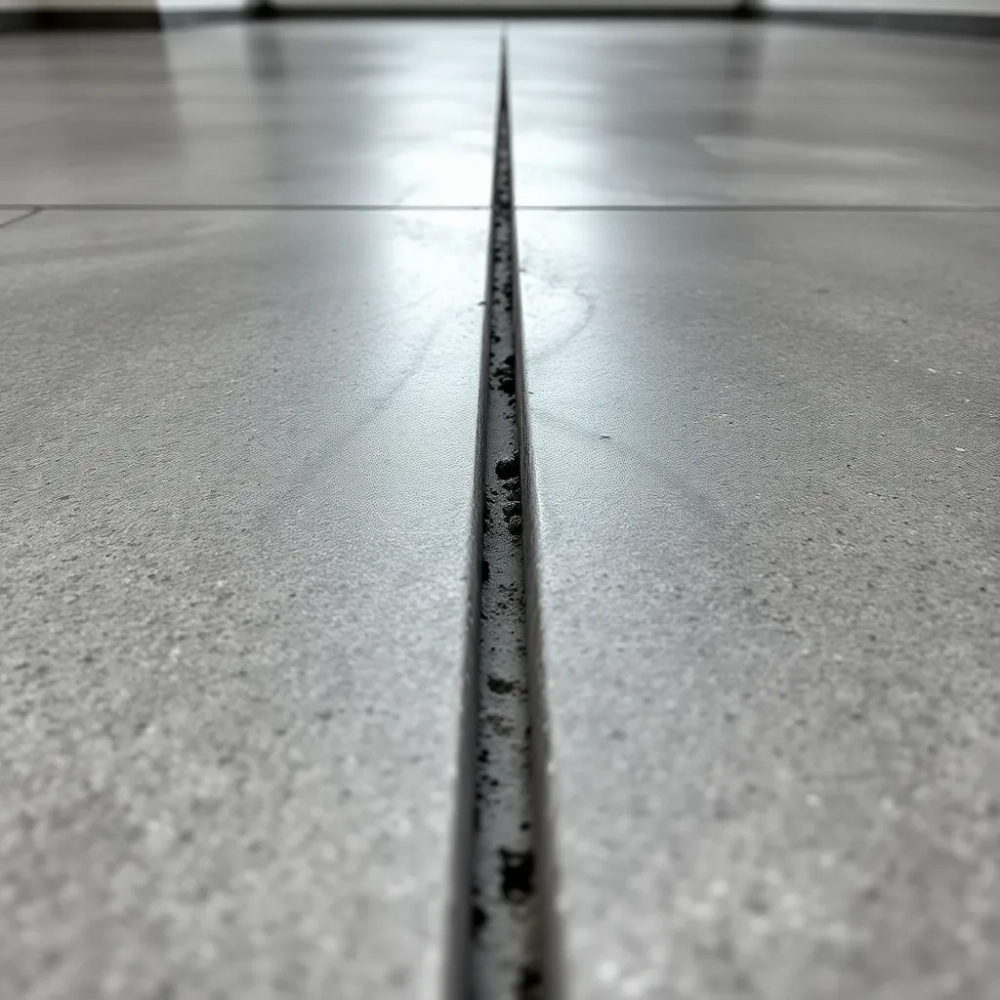

Dylatacja posadzki to celowo wykonana szczelina, która pozwala betonowi swobodnie pracować pod wpływem zmian temperatury i wilgotności. Bez niej każda wylewka w końcu pęknie, a naprawa samego rysowania kosztuje od 50 do 150 zł za metr bieżący, nie licząc wymiany uszkodzonych fragmentów posadzki. Temat jest ważniejszy, niż się wydaje na pierwszy rzut oka: jeden błąd w proporcjach pola albo zbyt płytkie nacięcie potrafi zniweczyć pracę całej ekipy.

• Rodzaje dylatacji w posadzce obwodowa, pośrednia, konstrukcyjna i robocza
• Nacięcia dylatacyjne w wylewce i pole dylatacyjne wymiary oraz proporcje
• Taśma brzegowa i profile dylatacyjne czym wypełnić szczeliny w posadzce
• Dylatacja posadzki z ogrzewaniem podłogowym dodatkowe zasady
• Konsekwencje braku dylatacji i koszty napraw
• Normy i podstawy prawne

Rodzaje dylatacji w posadzce obwodowa, pośrednia, konstrukcyjna i robocza

Każda dylatacja pełni inną funkcję, dlatego nie da się poprawnie zaprojektować posadzki, stosując tylko jeden jej rodzaj. Wyróżnia się pięć podstawowych typów, z których każdy odpowiada na konkretne naprężenie w płycie betonowej.

Dylatacja obwodowa (brzegowa)

Szczelina pomiędzy wylewką a ścianami, słupami czy ościeżnicami to absolutne minimum w każdym projekcie. Odpowiada za oddzielenie płyty posadzkowej od pionowych elementów budynku, które nie pracują razem z nią w taki sam sposób. Brak tej szczeliny powoduje przenoszenie naprężeń na ściany, co kończy się charakterystycznym rysowaniem się tynku przy podłodze.

Wypełnieniem jest najczęściej taśma brzegowa z pianki polietylenowej (PE) lub polistyrenu ekstrudowanego (XPS), o grubości od 5 do 10 mm. Materiał ten musi być na tyle elastyczny, aby kompensować ruchy termiczne płyty rzędu 0,5-1 mm na każdy metr długości. Jednocześnie chroni przed powstawaniem mostków akustycznych i termicznych, które w budynkach z ogrzewaniem podłogowym potrafią obniżyć komfort cieplny nawet o 15-20%.

Dylatacja pośrednia (dzieląca pola)

To nacięcia, które dzielą dużą powierzchnię posadzki na mniejsze pola, dzięki czemu skurcz betonu rozkłada się równomiernie. Maksymalna powierzchnia pojedynczego pola wynosi 36 m², przy czym żaden z boków nie powinien przekraczać 6 m. Proporcje długości do szerokości pola utrzymuje się w stosunku 1:1,5, ponieważ prostokąt zbyt wąski i długi generuje skoncentrowane naprężenia w narożnikach.

Nacięcia wykonuje się na głębokość równą 1/3 grubości wylewki, czyli przy standardowej wylewce 6 cm dajemy nacięcie około 20 mm. Wycina się je piłą ręczną lub mechaniczną po 24-48 godzinach od wylania betonu, kiedy masa zwiąże już na tyle, by nie kruszyć się przy cięciu, lecz jest jeszcze plastyczna, by rysa poprowadziła skurcz w przewidywalnym kierunku.

Dylatacja konstrukcyjna (przejściowa)

Powstaje dokładnie w tych samych miejscach, w których budynek sam posiada dylatacje konstrukcyjne, a także w progach drzwiowych oraz wzdłuż ścian nośnych. Przenoszenie drgań i osiadań budowli na płytę posadzki generowałoby pęknięcia, dlatego w tych punktach szczelina musi przechodzić przez całą grubość wylewki. Najczęściej stosuje się profile dylatacyjne z PVC lub aluminium, które przejmują ruch pionowy do 5 mm i poziomy do 8 mm.

Dylatacja robocza (technologiczna)

Przerwa w betonowaniu wynika z logistyki pracy: skończył się dzień, ekipa wróci następnego ranka albo wylewanie jednego pomieszczenia wymaga czasu. Aby połączenie starego i nowego betonu nie stało się miejscem pęknięcia, montuje się listwy zbrojeniowe lub profile robocze. Beton w tym miejscu nie powinien mieć grubości mniejszej niż 8 cm, bo inaczej ryzyko odspajania rośnie o 30-40%.

Dylatacja antywibracyjna

W halach przemysłowych z ciągłym ruchem wózków widłowych, prasami czy maszynami generującymi drgania sięga się po specjalne profile z elastycznym wkładem EPDM lub neoprenu. Koszt takiego rozwiązania zaczyna się od 180 zł za metr bieżący, ale w zamian tłumi wibracje o 12-18 dB, co realnie wpływa na trwałość posadzki i komfort operatorów maszyn.

Nacięcia dylatacyjne w wylewce i pole dylatacyjne wymiary oraz proporcje

Pole dylatacyjne to fragment wylewki ograniczony nacięciami lub naturalnymi krawędziami budynku, który kurczy się i rozszerza jako jedna całość. Zasada 36 m² oraz proporcja 1:1,5 nie jest przypadkowa, lecz wynika z rozkładu naprężeń skurczowych w płycie betonowej. Przy kwadracie 6 × 6 m rysa przebiega równomiernie od narożnika do narożnika, natomiast przy prostokącie 4 × 9 m skurcz koncentruje się w środku dłuższego boku, bo tam brakuje mu punktu odniesienia.

Norma PN-EN 13892 określa granice tolerancji dla spękań wylewek cementowych, ale w praktyce znacznie lepiej zapobiegać rysom, niż liczyć na ich samoczynną naprawę. Nacięcia ręczne wykonywane są tarczą diamentową o grubości 3-4 mm, nacięcia mechaniczne pozwalają utrzymać precyzję nawet na dużych powierzchniach magazynowych.

Warto rozplanować pola jeszcze przed wylaniem betonu, najlepiej na etapie projektu wykonawczego. Prosty schemat rozmieszczenia wygląda tak:

+------------------+------------------+
|                  |                  |
|   6 × 6 m (36 m²)|   6 × 6 m (36 m²)|
|                  |                  |
+--------+---------+--------+---------+
|        |                  |        |
| 3×6 m  |    6 × 6 m       | 3×6 m  |
| (18 m²)|    (36 m²)        |(18 m²) |
|        |                  |        |
+--------+------------------+--------+

Dzięki takiemu podziałowi wszystkie pola mają zbliżone proporcje, a nacięcia prowadzone są w miejscach naturalnych osłabień. Jeśli pomieszczenie ma kształt litery L lub T, lepiej dodać dodatkowe nacięcia przy narożnikach wewnętrznych, ponieważ tam naprężenia są zawsze największe.

Taśma brzegowa i profile dylatacyjne czym wypełnić szczeliny w posadzce

Sama szczelina to dopiero połowa sukcesu, ponieważ bez odpowiedniego wypełnienia dylatacja szybko zacznie się kruszyć i tracić swoje właściwości. Na rynku dominują trzy grupy produktów, z których każdy sprawdza się w innym scenariuszu.

Profile dylatacyjne

Wykonane z aluminium, stali nierdzewnej lub twardego PCV. Przejmują największe obciążenia, dlatego stosuje się je w posadzkach przemysłowych, garażach i halach. Aluminium o grubości 1,5-2,5 mm wytrzymuje ruch pieszy i kołowy do 3,5 tony, PCV radzi sobie z ruchem do 1,2 tony. Profile montuje się na etapie wylewania betonu lub już po związaniu, przy użyciu kotew mechanicznych.

Taśmy brzegowe

Pianka PE o zamkniętych komórkach to standard w domach jednorodzinnych. Grubość 5-8 mm wystarcza przy wylewkach do 8 cm. XPS jest twardszy i lepiej sprawdza się w budynkach z ogrzewaniem podłogowym, bo nie ugina się pod ciężarem wylewki. Koszt PE to około 1,50-3 zł/mb, XPS kosztuje 4-7 zł/mb.

Elastyczne masy wypełniające

Poliuretan, silikon lub kity akrylowe wciska się w szczeliny po 28 dniach od wylania betonu, czyli po osiągnięciu pełnej wytrzymałości. Poliuretan wytrzymuje ruch do ±25% szerokości szczeliny i kosztuje 35-60 zł za kartusz 600 ml, co przekłada się na 8-12 mb wypełnienia. Silikon jest tańszy (20-40 zł/kartusz), ale gorzej znosi ścieranie mechaniczne.

Dylatacja posadzki z ogrzewaniem podłogowym dodatkowe zasady

Ogrzewanie podłogowe zmienia wszystko, bo beton nagrzewa się i stygnie wielokrotnie w ciągu roku, a każdy cykl to dodatkowe naprężenie. W tym przypadku dylatacja obwodowa musi być szersza: standardowe 8 mm to za mało, lepiej zastosować taśmę 10 mm, a przy powierzchniach powyżej 40 m² rozważyć nawet 12 mm.

Pola dylatacyjne w ogrzewaniu podłogowym dzieli się częściej, niż wynikałoby to z ogólnych zaleceń. Maksymalna powierzchnia pola spada do 25-30 m², a proporcja boków 1:1,5 staje się jeszcze ważniejsza, ponieważ długie przewody grzewcze wzmacniają gradient temperatur. Nacięcia wykonuje się w miejscach, gdzie rury grzewcze nie przechodzą przez szczelinę, czyli z 5 cm marginesem po obu stronach cięcia.

Przed zalaniem betonem rury napełnia się wodą pod ciśnieniem roboczym, by nie ugięły się pod ciężarem mieszanki. Po 28 dniach od wylenia włącza się ogrzewanie stopniowo, zaczynając od temperatury zasilania 20°C i podnosząc ją o 5°C dziennie aż do osiągnięcia wartości projektowej. Takie wygrzewanie minimalizuje ryzyko skurczu termicznego, który przy gwałtownym starcie potrafi rozerwać wylewkę wzdłuż nacięcia.

Konsekwencje braku dylatacji i koszty napraw

Pomijanie dylatacji to pozorna oszczędność, która wraca z nawiązką po pierwszej zimie lub po roku użytkowania. Beton, który nie ma gdzie oddać naprężeń, sam znajduje sobie drogę: rysy pojawiają się losowo, najczęściej w najmniej spodziewanych miejscach. Naprawa rysy żywicą poliuretanową kosztuje 40-80 zł/mb, a gdy trzeba wymienić cały fragment posadzki, rachunek rośnie do 120-180 zł/m² z robocizną.

Z perspektywy fizyki budowli rysa jest nieunikniona, lecz kontrolowana: dylatacja zmusza beton do pękania w przewidzianym miejscu, gdzie rysa pozostaje wąska (do 0,3 mm) i nie wpływa na użytkowanie. Bez dylatacji rysy osiągają 1-3 mm szerokości, co oznacza przenikanie wilgoci, brudzenie się szczeliny i widoczne defekty estetyczne. W przypadku ogrzewania podłogowego brak dylatacji skutkuje ponadto odspajaniem się warstwy wylewki od rur grzewczych, co obniża efektywność cieplną nawet o 25%.

Normy i podstawy prawne

Polskie przepisy nie regulują szczegółowo zasad dylatacji posadzek, lecz projektanci opierają się na normie PN-EN 13892 (metody badań wyrobów do posadzek) oraz na wytycznych producentów cementu i dodatków. W praktyce oznacza to konieczność stosowania się do zaleceń karty technicznej konkretnej mieszanki betonowej. W budownictwie przemysłowym dodatkowo obowiązuje norma PN-EN 15620, która klasyfikuje posadzki pod obciążenia dynamiczne.

Warto sięgnąć również po Warunki Techniczne Wykonania i Odbioru Robót Budowlanych (ITB), szczególnie część dotyczącą robót posadzkowych. Dokumenty te nie są prawem powszechnie obowiązującym, ale stanowią punkt odniesienia przy odbiorach i sporach z wykonawcami.

Materiał opracowany przez zespół ekspertów budowlanych. Skorzystaj z checklisty wykonawczej przygotowanej w tym artykule i wydrukuj ją przed rozmową z ekipą: pola kwadratowe, taśma brzegowa, nacięcia po 24-48 godzinach, wypełnienie po 28 dniach. Tych pięć punktów odróżnia posadzkę, która przetrwa dekady, od takiej, która zacznie się sypać po pierwszej zimie.

Źródła: PN-EN 13892, PN-EN 15620, Warunki Techniczne Wykonania i Odbioru Robót Budowlanych ITB, karty techniczne producentów wylewek cementowych (dostępne na stronach producentów materiałów budowlanych), portal edukacyjny Stowarzyszenia Producentów Cementu (cement.pl).
